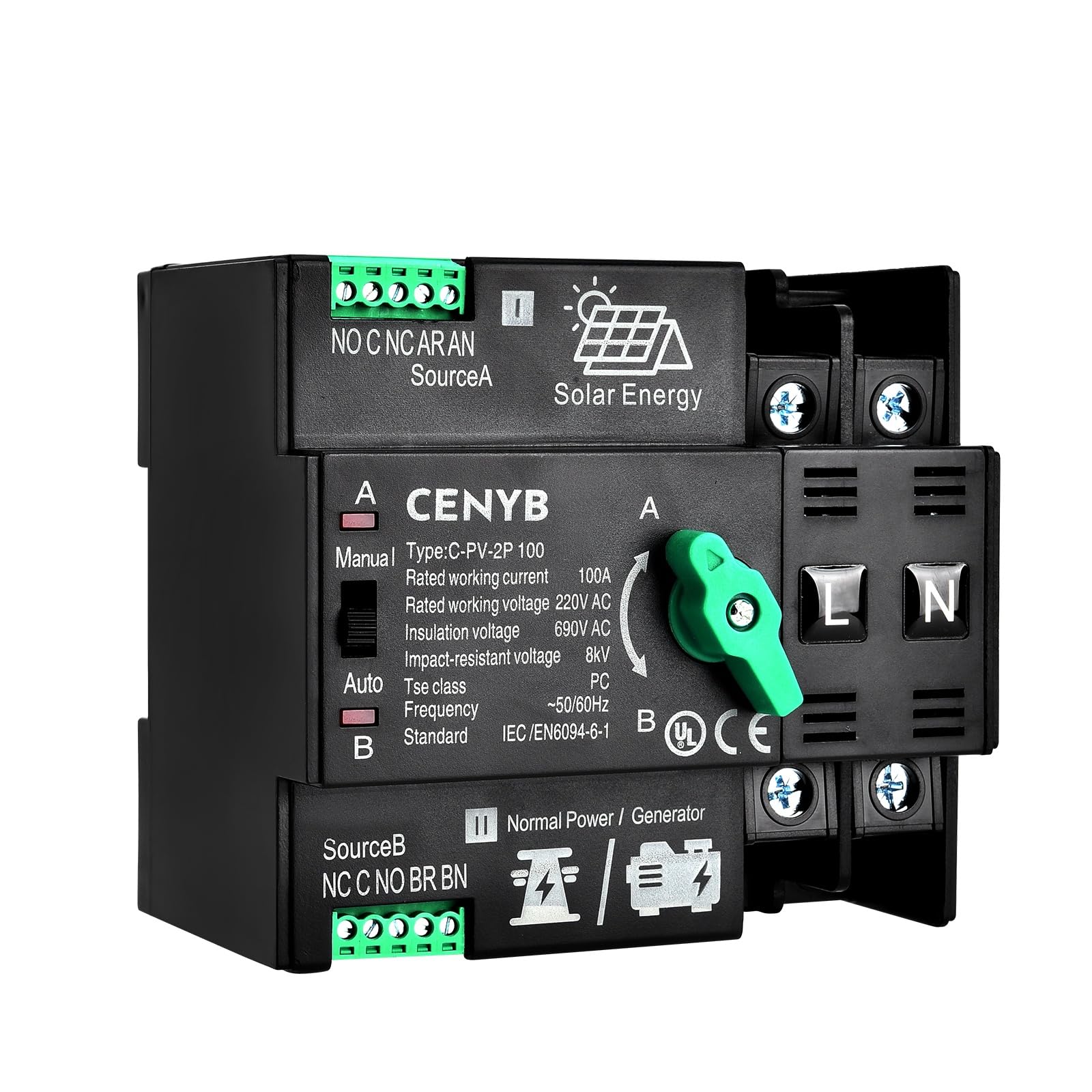

interruptor de transferencia automática/manual PV - Dedicated 2P 100A 220V Rail DIN

Modo de funcionamiento: ON-OFF-ON
Corriente nominal: 100 Amperios
Voltaje de funcionamiento: 220 Voltios (CA)
Marca: cenyb
Tipo de montaje: Montaje en carril DIN
Especificación cumplida: CE
Número de unidades: 1.0 Conteo

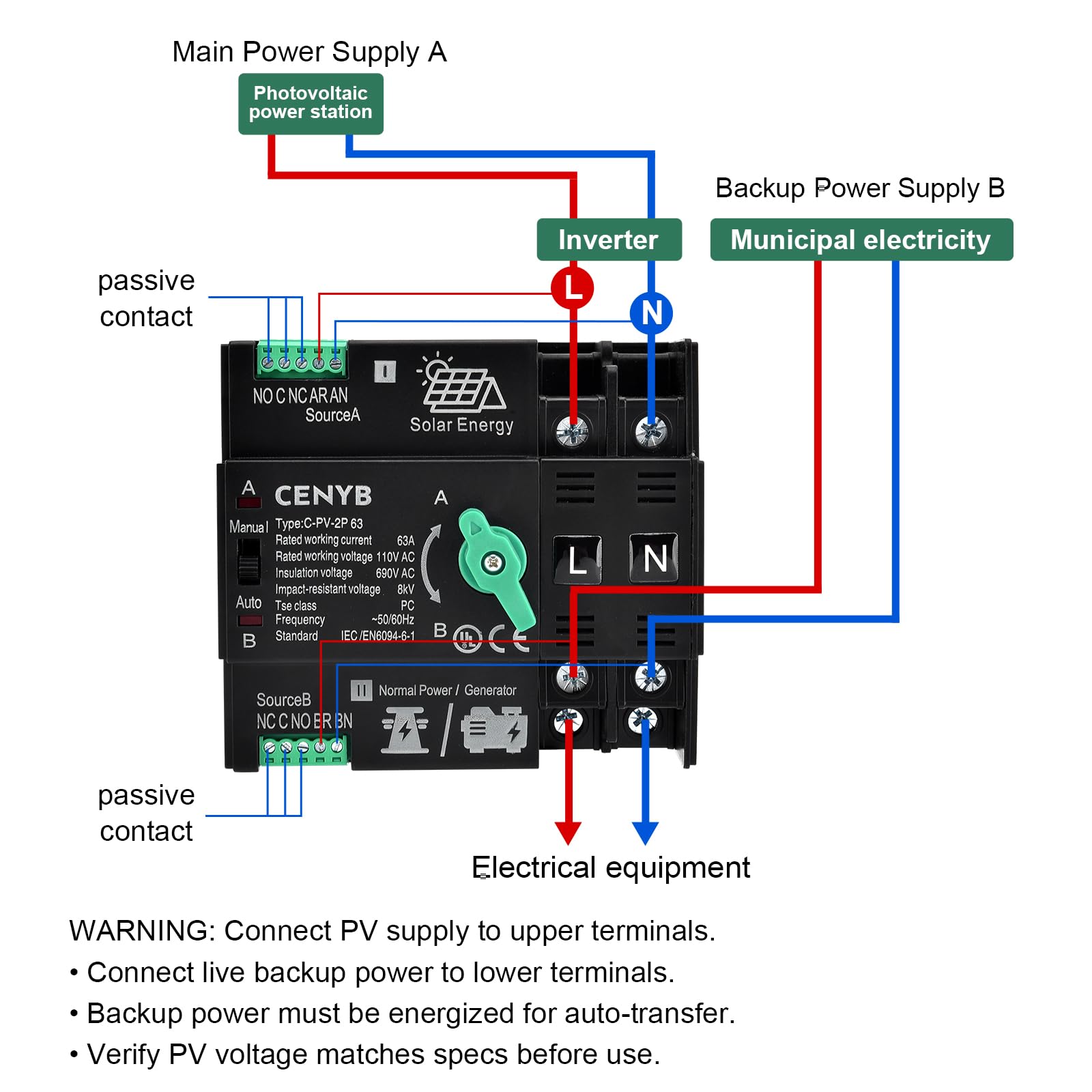

- 【Precauciones】Guía cableado ATS fotovoltaico: Conecte fuente FV a terminales superiores y energía de respaldo (alimentación continua) a terminales inferiores. Asegúrese de que energía de respaldo esté activa para transferencia automática y verifique que voltaje entrada FV coincida con especs nominales. Mantenga voltaje ±15% del nominal y corriente ≥5A para evitar daños en bobina. L1 y L2: cables de fase; N: cable neutro; PE: cable de tierra de protección
- 【Descripción del producto】 Función principal ATS doble fuente: Cambia carga a fuente respaldo en falla principal. Admite transferencia auto/manual entre fuentes + monitoreo estado en tiempo real. Si fuente principal (A) falla, fuente respaldo (B) se activa en 0,03s y revierte auto al restablecimiento de A. Tensión: 2P CA 220V 100A, 50/60 Hz. Dim: 10.7×10.3×7.8cm. Peso: 0.63kg. Montaje en riel: Compatibilidad con rieles DIN estándar
- 【Características】ATS mini: carcasa PC ignífuga mejorada (seguridad), bobina electromagnética de 1.200 espiras (trenzado cobre 6mm², fiabilidad), microinterruptores de límite de recorrido (previenen desplazamiento interno). Placa anticuarto avanzada con placas de hierro de temperatura diferencial (absorben calor, aceleran extinción de arco por gasificación). Perilla magnética resistente: >2.000 ciclos eléctricos y >5.000 operaciones manuales, garantiza larga vida útil
- 【Instrucciones de uso】Modo automático: Configura interruptor izquierdo en "Auto" y manija verde en "Fuente A". Si funciona fuente A, A (rojo) permanece encendido; si falla, cambia a respaldo B en 0,03s (A apagado, B encendido), revirtiendo al restablecimiento de A.Modo manual: Configura interruptor izquierdo en "Manual". Seleccionar A: girar manija verde derecha a "Fuente A" (A encendido). Seleccionar B: girar manija a "Fuente B" (B encendido)
